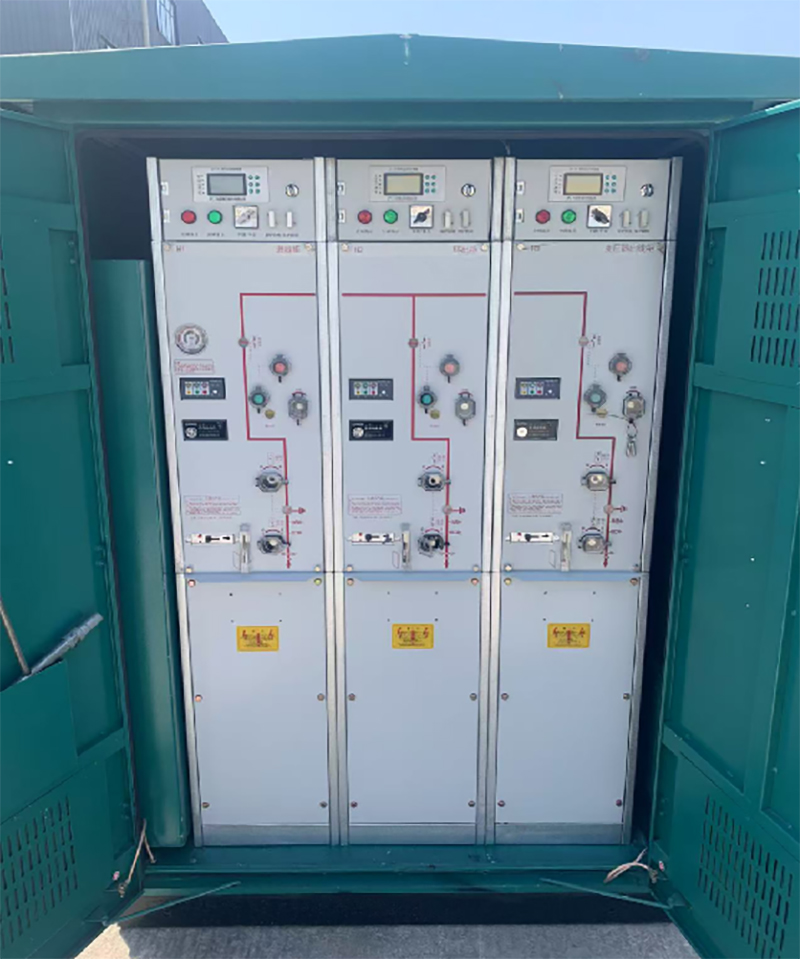

国网标准化箱变紧凑型箱变_国网标准化箱变_产品中心

所属分类：国网标准化箱变
在标准型箱式变电站的基础上删除低压侧主进开关、低压侧出线隔离开关，并将低压侧出线减少为 4 路，补偿电容器减少为不大于 4 路，补偿容量降为变压器额定容量的 15%，兼容变压器容量 400kVA、500kVA、终端型方案。

在标准型箱式变电站的基础上删除低压侧主进开关、低压侧出线隔离开关，并将低压侧出线减少为 4 路，补偿电容器减少为不大于 4 路，补偿容量降为变压器额定容量的 15%，基于以上设计形成紧凑型箱式变电站，可用于安装施工场地空间受限的区域。

按照最大外形（长度×宽度），变压器容量 630kVA、环网型方案进行标准化设计，兼容变压器容量 400kVA、500kVA、终端型方案。400kVA、500kVA、 630kVA 箱体高度为 2100mm。同时金属、非金属材质箱体外形统一，基于以上原则，实现紧凑型箱变整体通用互换。
